Производственная станция с ежегодной добычей в 50 000 тонн измельченного угля (Shandong Hze China)

I. Обзор проекта

Дата подписания: 2013-02-25

Материал обработки: Доломит

Пропускная способность обработки: годовой выход 15 000 тонн

Конфигурация оборудования: вращающийся печь и вспомогательное оборудование.

В феврале 2013 года проект производственной линии металлической магнии округа Фугу, приобретенный у нашей компании для кальцинирования доломита 12,5 Т/ч вращательную печь и вспомогательное оборудование, конвейер с большим углом, вертикальный охладитель, система сгорания, рефрактерные материалы, электрический и автоматический контроль приборов.

II Решение

Система скрининга хранения и транспорта

Квалифицированный доломит с размером частиц 10 ~ 50 мм транспортируется на фабрику и сложен в материальный двор для хранения. Запасы рассматриваются в соответствии с суммой, необходимой для одного месяца производства.

Доломит во дворе транспортируется в мусорное ведро доломита погрузчиком и равномерно подается на ремень конвейера вибрационным фидером. После скрининга пола скрининга квалифицированный материал отправляется в мусорное ведро с помощью конвейера с высоким наклоном, а отходы отправляют на заводу отходов конвейером ремня через желоб и регулярно уносят троллейбусом.

Кальцинирующая система

Выберите энергосберегающие и экологически чистые вращающиеся печи с вертикальным восхитителем и вертикальным кулером. The qualified dolomite from the high Angle conveyor enters the top bin of the vertical preheater of the rotary kiln, enters the preheater through the material pipe to exchange heat with the high temperature flue gas flowing in from the rotary kiln, preheats the material to more than 800℃, falls to the transfer chute, enters the rotary kiln to be calcined into active calcined white at 1250℃, and then dumps it into Кулер, где высокая температура кальцинированного белого обмена с холодным воздухом накачивается вентилятором. Активный кальцинированный белый охлаждается ниже 100 ° C, а воздух предварительно нагревается до 600 ° С. После охлаждения активированный кальцинированный белый сбрасывается из холодильника и переносят в мастерскую, делающую мяч, по шкале конвейера.

Автоматизация и управление производственным процессом

Различные рабочие параметры, требуемые операцией процесса, приводят к системе управления компьютером, и в соответствии с их важности они указаны, скорректированы, записаны, интегрированы, сигнализируют о тревоге и блокировке и т. Д., Для достижения управления процессом, управления последовательностями и логического управления.

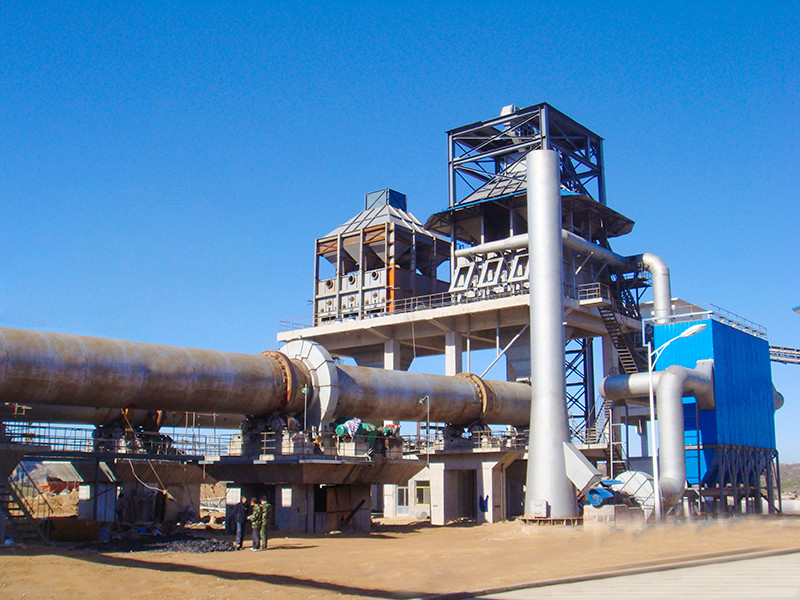

Iii. Сайт проекта
