Годовая выходная мощность в Иране 6000 тонн проекта производственной линии металла магния
Просмотры:7329 Автор:Pедактор сайта Время публикации: 2010-05-28 Происхождение:Работает
I. Обзор проекта
Введение проекта: этот проект представляет собой металлический завод с магниями с годовой мощностью 6000 тонн в Иране. Наша компания отвечает за проектирование процесса, поставку оборудования, установку и ввод в эксплуатацию всего завода. После завершения завода магния он станет самой большой металлической производством и базой снабжения в Иране, помогая ремню и дороге достичь общего развития.

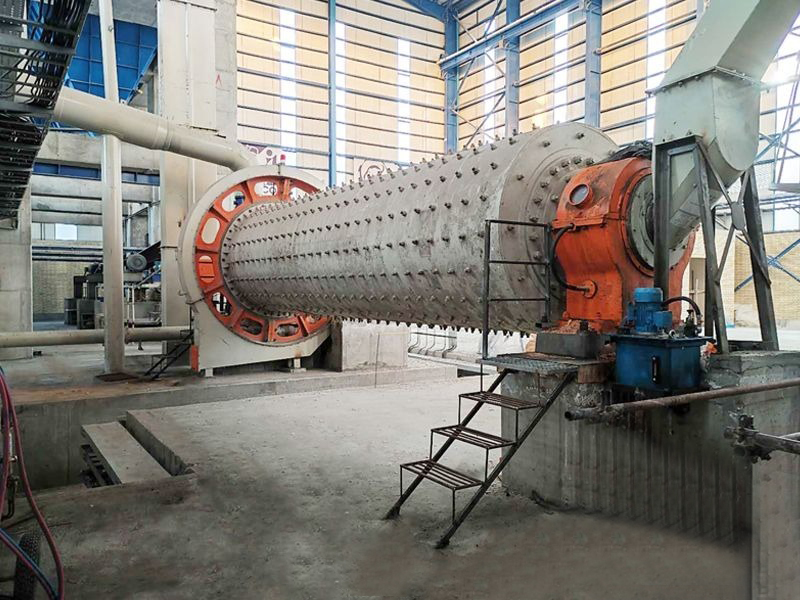

Основное оборудование Название: φ2,5 × 40 м. Роторная печь, RS04 с четырьмя пуш-головками, вертикальный охладитель LSF, φ1,83 × 7 м, шариковая мельница Lyq5 Ton и т. Д.
Проект принимает принцип процесса плавки магния Пицзян, который принимает кальцинированный доломит в качестве сырья, ферросиликона в качестве восстановительного агента, флуорита в качестве катализатора и дозирования. После шлифования нажмите на шарики, называемые гранулами. Гранулы помещаются в резервуар, нагревают до 1200 ° C и вакуумные внутри 1,3pa или выше для получения паров магния. Пары магния образуют кристаллический магний, также известный как грубый магний, в конденсаторе в передней части резервуара. После переработки растворителя производится коммерческий слиток магния, то есть рафинированный магний.
II Решение
Процесс производства магния Pijiang

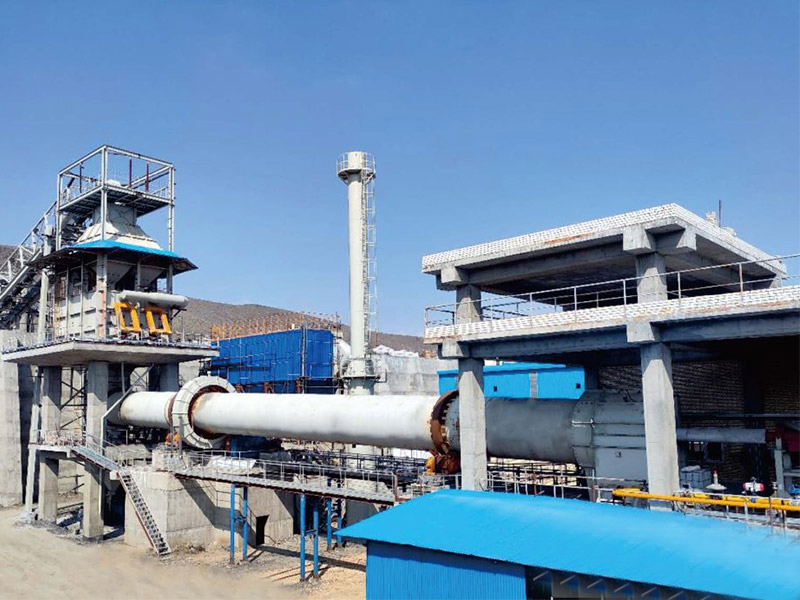

(1) Кальцинация доломита: доломит нагревается до 1100 ~ 1200 ℃ в вращающейся печи и сжигается в кальцинированном белом (MGO • CAO).
(2) Пакетный шарик: измеряются и пакетный порошок белого цвета ферросиликона и порошок флуорита, а затем прижимают в шарики.

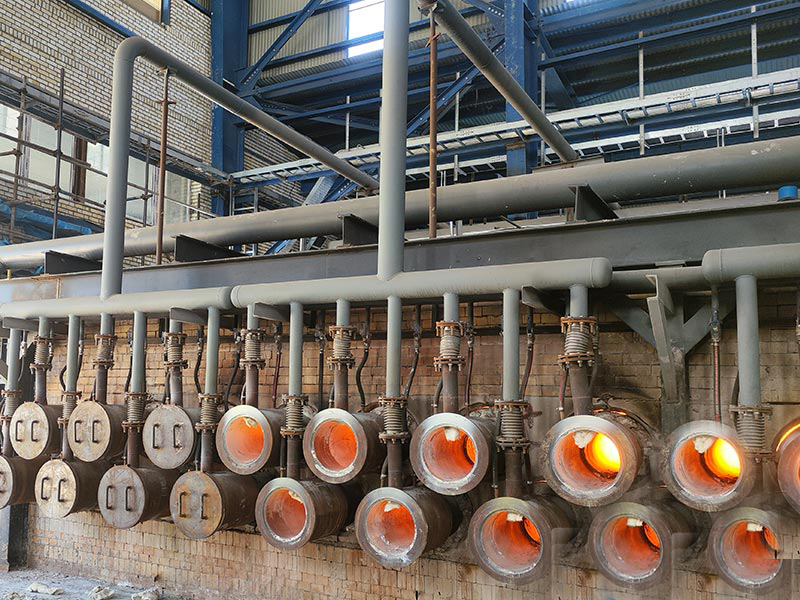

(3) Уменьшение: шарик нагревается в резервуаре с 1200 ± 10 ° C, при 13,3PA или более высоких вакуумных условиях, поддерживается в течение 8-10 часов, оксид магния уменьшается в пары магния, и он становится неочищенным магнием после конденсации.
(4) Рафинированный слиток: сырой магний нагревают и расплавляют при высокой температуре около 710 ° C после переработки растворителем, литье магния, также известное как рафинированный магний.
