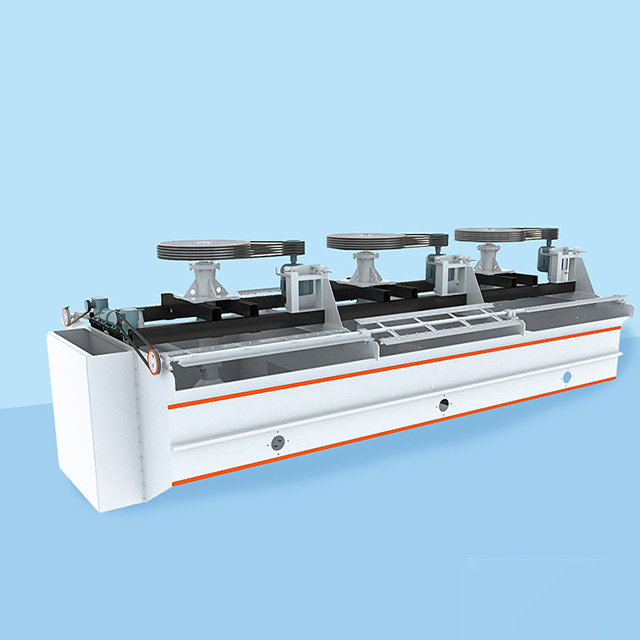

XJ, SF типа Mattation Flotation Machine
Флотационные машины XJ и SF-это самоуверенные машины флотации механического перемешивания, объем бака серии XJ 0,35-5,8 м³, диаметр рабочего колеса 300 мм-750 мм, обработка емкость 0,18-7 м³/мин; Объем бака серии SF 0,37-20 м³, диаметр рабочего колеса 296 мм-760 мм, пропускная способность обработки 0,2-20 м³/мин.
Модель: XJ-3-XJ-58, SF-0.37-SF-20
Обработка емкости: 0,18-20 м³/мин
Применение: в основном используется при разделении меди, цинка, свинца, никеля, золота и других неродных металлов, также может использоваться для блэк-метала и неметаллического шерохого отбора и отбора.
XJ, тип SF Tear Flotation Machine Продукт введение
XJ, самоповреждение типа SF, машина для флотации, использует новую структуру корпуса резервуара, двойного рабочего колеса, оборудованного диверсионной трубкой и ложным нижним устройством, суспензион в резервуаре выполняется в режиме фиксированного потока, который способствует подвеске грубых частиц, самоподключения, самопоглощающего пульпа, без насоса FOAM.
Выдающееся преимущество
1, каждый резервуар имеет тройную функцию всасывания, всасывания и флотации, образуя свою собственную цепь флотации, без какого -либо вспомогательного оборудования;
2, горизонтальная конфигурация, легко изменить процесс;
3, Циркуляция пульпы является разумной, может уменьшить грубые осаждения песка;
4, оснащено устройством автоматического управления поверхностью мякоти, легко регулировать.
Рабочий принцип
Когда вращается рабочее колесо, в полости рабочего колеса образуется зона отрицательного давления, а воздух всасывается в полость рабочего колеса через всасывающую трубку и центральный цилиндр, в то время как мякоть также втягивается в полость рабочего колеса через циркуляцию на центральном цилиндре и крышке. Здесь завершено смешивание газо-жидкости, а смешанная пульпа отделяется от лезвия рабочего колеса с большим тангенциальным и радиальным импульсом и рассеивается в канавке через крышку. Большое количество минерализованных пузырьков и часть подъема целлюлозы до верхней части флотационной ячейки, скребок вычистит пену, оставшуюся мякоть обратно в нижнюю часть для утилизации.
Технический параметр
| Тип спецификации | Объем (м³) | Размер бака (мм) | Диаметр рабочего колеса (мм) | Пропускная способность обработки (M3/мин) | Власть (кВт) | Вес одиночного бака (кг) |
| XJ-3 | 0.35 | 700 × 700 × 700 | 300 | 0,18-0,4 | 2,2/0,55 | 430 |
| XJ-6 | 0.62 | 820 × 900 × 850 | 350 | 0,3-0,9 | 3/1.1 | 755 |
| XJ-11 | 1.1 | 1100 × 1100 × 1100 | 500 | 0,6-1,6 | 5,5/1.1 | 1416 |
| XJ-28 | 2.8 | 1750 × 1600 × 1100 | 600 | 1,5-3,5 | 11/1.1 | 2113 |
| XJ-58 | 5.8 | 2200 × 2200 × 1200 | 750 | 3-7 | 22/1,5 | 3400 |
| SF-0.37 | 0.37 | 700 × 700 × 750 | 296 | 0,2-0,4 | 1,5/0,55 | 468 |
| SF-0.7 | 0.7 | 820 × 900 × 950 | 350 | 0,3-0,9 | 3/1.1 | 805 |
| SF-1.2 | 1.2 | 1100 × 1100 × 1100 | 450 | 0,6-1,2 | 5,5/1.1 | 1373 |
| SF-2.8 | 2.8 | 1700 × 1600 × 1150 | 550 | 1,5-3,5 | 11/1,5 | 2138 |
| SF-4 | 4 | 1850 × 2050 × 1200 | 650 | 2-4 | 15/1,5 | 2582 |
| SF-8 | 8 | 2200 × 2900 × 1400 | 760 | 4-8 | 30/1,5 | 4129 |
| SF-10 | 10 | 2200 × 2900 × 1700 | 760 | 5-10 | 30/1,5 | 4486 |
| SF-16 | 16 | 2850 × 3800 × 1700 | 760 | 5-16 | 30 × 2/1,5 | 8320 |
| SF-20 | 20 | 2850 × 3800 × 2000 | 760 | 5-20 | 30 × 2/1,5 | 9828 |
