Введение продукта
Упакованная башня
Упакованная башня представляет собой оборудование для массового перевода газа с большим количеством наполнителей в башне в качестве межфазных контактных элементов. В середине 19-го века упакованные башни были применены к промышленному производству, и с тех пор они конкурировали с табличками для развития, составляя два различных типа массового оборудования для массового перевода газа.

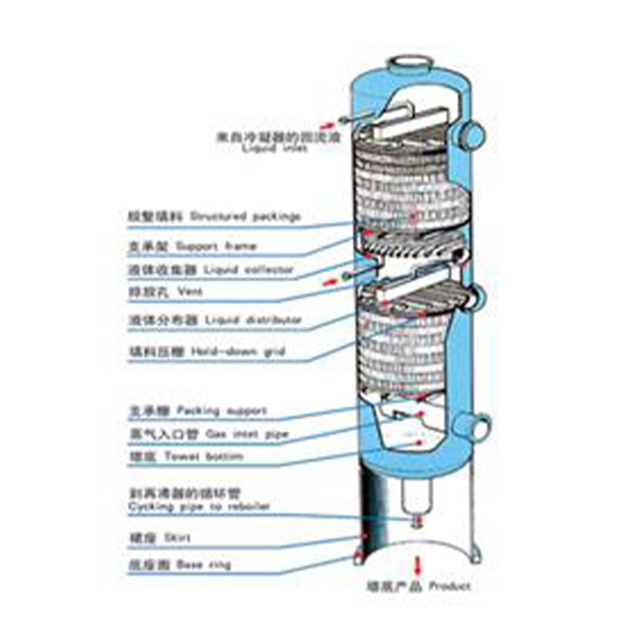

Корпус упакованной башни представляет собой вертикальный цилиндр с опорной пластиной внизу. Упаковка помещается на опорную пластину в случайной куче или в целой куче. Наверху упаковки установлена упаковочная пластина, чтобы ограничить движение упаковки с помощью Applaft. Жидкость добавляется с верхней части башни, распыляется на наполнитель дистрибьютором жидкости, и течет по поверхности наполнителя. Газ отправляется с нижней части башни, распределяемой устройством распределения газа (башня малого диаметра, как правило, не имеет устройства для распределения газа), а жидкость непрерывно противоречит промежутке упаковочного слоя. Фаза газо-жидкости находится в тесном контакте с поверхностью упаковки для массового переноса. Упакованная башня представляет собой оборудование для массового перевода непрерывного контакта, а двухфазная композиция непрерывно изменяется вдоль высоты башни. При нормальной работе газовая фаза является непрерывной фазой, а жидкая фаза - дисперсная фаза.
Когда жидкость стекает вниз по слою упаковки, существует тенденция постепенно концентрироваться в направлении стенки башни, что приводит к постепенному увеличению потока жидкости вблизи стенки башни, это явление называется потоком стенки, эффект потока стенки вызывает дистрибуцию фазы газо-жидкости в упаковочном слое, что снижает эффективность переноса массы. Следовательно, когда слой упаковки высок, его необходимо сегментировать, а устройство перераспределения установлено в середине. Устройство перераспределения жидкости включает в себя две части: коллекционер жидкости и перераспределение жидкости. Жидкость, текущая вниз по верхнему наполнителю, собирается коллекционером жидкости и отправляется в перераспределитель жидкости. После перераспределения жидкость опрыскивается до верхней части нижнего наполнителя.
Упаковка является основным компонентом упаковочной башни, она обеспечивает график массопереносного интерфейса фазы контакта с газожидкой, является основным фактором для определения производительности упаковочной башни. Есть много видов наполнителей, которые можно разделить на объемные наполнители и обычные наполнители в соответствии с различными методами наполнения.
1. Наполнитель
Навальная упаковка - это частица с определенной геометрической формой и размером. Обычно сложено массовой в башне, также известной как упаковка свай или упаковка частиц. Насыпную упаковку можно разделить на упаковку кольца, упаковку седла, упаковку с кольцами и сферическую упаковку в соответствии с различными структурными характеристиками. Более типичная объемная упаковка: вытяните два кольца, упаковку с кольцом, упаковка с пошаговым кольцом, упаковка седла дуги, упаковка с седлом момента, металлическое кольцо с седлом, упаковка, сферическая упаковка.
2. Структурированная упаковка
Структурированная упаковка - это своего рода упаковка, расположенная в однородном геометрическом рисунке в башне. Характеристика упаковки заключается в том, что определяется путь потока газа жидкости, распределение газо-жидкости в упаковочном слое улучшается, и более конкретная площадь поверхности может быть обеспечена при очень низком падении давления, так что способность обработки и производительность массопереноса значительно улучшаются.
Существует много видов структурированной упаковки, которые можно разделить на упаковку сетки, пульсную упаковку и упаковку импульсов в соответствии с их геометрической структурой.
(1) Упаковка решетки решетки
Упаковка сетки состоит из элементов полосы в соответствии с определенными правилами, и ее структура изменяется с формой и комбинированными правилами элементов полоса, поэтому она имеет множество структурных форм. Самым ранним промышленным применением решетки решетки является деревянная решетка для решетки решетки. Более распространенными применениями являются гриш -упаковка, сетчатая решетка, упаковка для решетки соты и т. Д., Из которой является гибель Grich Grille Packing. Конкретная площадь поверхности упаковки сетки низкая, поэтому она в основном используется для случаев, требующих низкого падения давления, большой нагрузки и антиблокировки.
(2) гофрированная упаковка
Гофрамерованная упаковка является общим типом структурированной упаковки, и большая часть структурированной упаковки, используемой в промышленности, принадлежит этой категории. Горманая упаковка представляет собой дискообразную упаковку, состоящую из многих гофрированных листов, а угол гофрированного и башня составляет 30. и 45. Два типа, при собранных, соседние две гофрированные пластины сложены друг против друга. Каждая упаковка для лотка установлена вертикально в башне, а смежные два подноса упаковки ошеломлены 90. Линейка.
Преимущество гофрированной упаковки состоит в том, что он имеет компактную структуру и большую удельную площадь поверхности, и ее удельная площадь поверхности может быть отрегулирована формой гофрированной структуры, а также 125, 150, 250, 350, 500, 700 и так далее. Смежные два подноса упаковки перпендикулярны друг другу, так что повышение постоянно меняет направление, а падающая жидкость постоянно перераспределяется, поэтому эффективность массопереноса высока. Регулярное расположение упаковочного материала снижает сопротивление потоку и, таким образом, улучшает способность обработки. Недостаток гофрированного наполнителя заключается в том, что он не подходит для обработки материалов с большой вязкостью, легкой полимеризацией или подвешенным веществом, кроме того, трудно загружать, разгрузить и очистить наполнитель, а стоимость выше.
Гофрамерованная упаковка может быть разделена на сетчатую гофрированную упаковку и гофрированную упаковку в соответствии со структурой материала, а его материал разделен на металлический, пластиковый и керамический.
(3) Упаковка пульса
Импульсная упаковка - это своего рода обычная упаковка, которая собирается пустой призматической однократной рамкой с уменьшаемой шеей. После того, как импульсная упаковка собирается, будет сформирован пористый призматический канал с сокращающейся шеей, а его продольный канал попеременно уменьшается и расширяется, а подключение к газо-жидкому возрасту приведет к сильной турбулентности. В разделе сокращения шеи скорость газа быстрее, а турбулентность интенсивная, что усиливает массопередачу. В разделе расширения скорость газа уменьшается до минимума для достижения разделения двух фаз. Процесс массопереноса 'Pulse ' реализуется за счет чередующегося повторения сокращения и расширения канала потока.
Импульсная упаковка характеризуется большой пропускной способностью и небольшим падением давления и является идеальной упаковкой для вакуумной дистилляции. Из -за превосходных характеристик распределения жидкости эффект усиления уменьшается, поэтому он особенно подходит для больших диаметров башни.
Фотографии какого -то спектакля:
