Процесс дистилляции (триэффективное давление трехэффектов)

Пять столбца Три, процесс дистилляции дифференцированного давления

I. Обзор

Five Column Three Effect-это новая энергосберегающая технология, основанная на традиционной дистилляции давления в пять столбцов, которая в основном используется при производстве дополнительного высокого уровня спирта. Основное оборудование традиционного дистилляции дифференциального давления в пяти столбцах включает в себя грубную дистилляционную колонку, колонку разбавления, столбец выпрямления, колонна метанола и столбец примеси. Метод нагрева состоит в том, что дистилляционная башня и башня разбавления нагреваются первичным пар через ребойлер, а пар дистилляционной башни вина нагревается реболером в грубую дистилляционную башню. Парь из ликера в колонке разбавления нагревается реболером в колонну метанола, а столбец примеси нагревается первичным пар непосредственно, а потребление пара большое. Основным оборудованием пятиколонной трехэффективной дистилляции давления также является грубая дистилляционная башня, башня разбавления, выпрямляющая башня, метанольная башня и примесча.

II, характеристики процесса

1. Принять трехэффективный процесс тепловой связи башни разбавления из тонкой башни, башни деметанола и примеси, а затем разбавляющая башня и башня для нагревания деметанол, чтобы уменьшить потребление паров. Потребление паров производит тонны превосходного алкоголя составляет 2,2 тонны.

2. Верхняя часть сырой дистилляционной башни снабжена дегазационной секцией и сепаратором, чтобы уменьшить примеси, такие как твердые вещества, содержащиеся в необработанном спирте, попадающем в систему выпрямления, и улучшить чистоту грубого спирта.

3. Ребойлер из сырой дистилляционной башни принимает запатентованную технологию нагрева термосифона для замены режима нагрева принудительного цикла, которая обладает значительным эффектом энергосбережения и предотвращает блокировку трубки теплообмена Reboiler.

4. Наполнитель из медного кольца добавляется в систему дистилляции для улучшения вкуса и качества готового спирта.

III, метод отопления

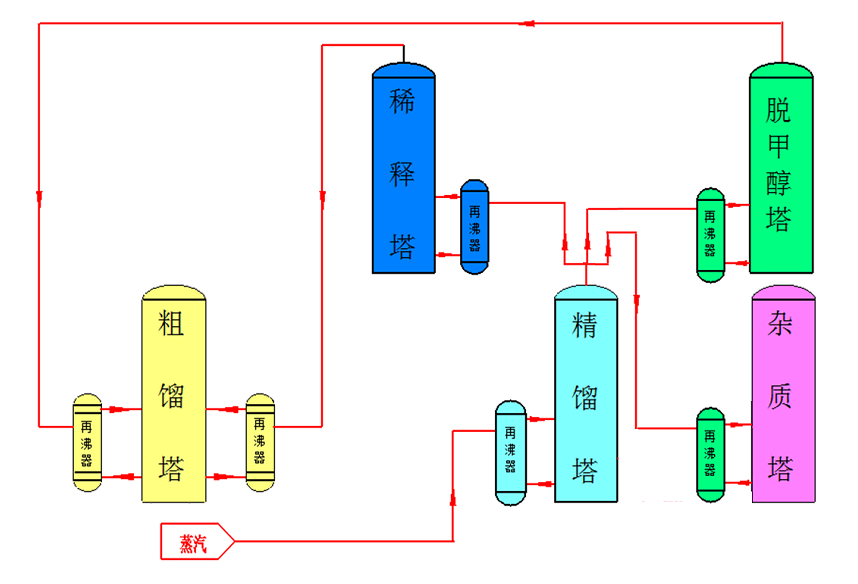

Ключом к экономии энергии в этом процессе является его метод нагрева, в котором пар нагревается через ребилера в выпрямляющую колонку. Дистилляционная колонна ликаер паров через переработчик колонны метанола и повторный столбец разбавления соответственно нагревать колонку метанола и разбавления. Пар из ликера колонки разбавления и колонна метанола нагревается реболером A и B из колонны неочищенной дистилляции соответственно. Дистилляционная башня сточная вода вспышка паровой нагрева. Башня. Один из башни входных пар, пять башен работает, чтобы достичь трех эффектов термической связи, для достижения цели экономии энергии. Потребление паров производит тонны превосходного алкоголя составляет 2,2 тонны.

IV Материал направление

Ферментированная пюре питается с вершины сырой дистилляционной башни после двух стадий предварительного нагрева. Пары ликера в верхней части сырой дистилляционной башни сгущаются в башню разбавления для разбавления и очистки, а сырой спирт разбавляется до 12-18%(об./Об.). Светлый ликер в нижней части башни предварительно нагревается и входит в выпрямление. Алкоголь (96% (об./Об.)) Удаляется с верхней стороны выпрямления башни в башню деметанола, а готовый спирт удаляется с дна после дальнейшего удаления примесей, таких как метанол.

V. Другие преимущества

1. С точки зрения экономии мощности, метод нагрева цикла термосифона заменяет метод нагрева принудительного цикла, и использование нашей запатентованной технологии позволяет избежать блокировки трубки теплообмена Reboiler. Тонны алкоголя потребляют 20 кВт-ч, по сравнению с улучшением первых пяти дистилляций дифференциального давления башни 40-45 кВт, сэкономив 50% электроэнергии, избегая поддержания принудительного поддержания циркуляционного насоса реболера, но также продлевая срок службы переоборудования.

2. Приместить обработка раствора: примесный алкоголь из грубой дистилляционной башни, башни разбавления, метанольной башни и т. Д., А легкое вино от сепаратора масла фюзеля попадает в примесющую башню. После того, как примеси разряжаются конденсатором примесей, промышленный спирт извлекается, а масло фюзеля извлекается из средней и нижней части примесей.

3. С точки зрения улучшения качества алкоголя, в дополнение к показателям процесса, структура оборудования также была улучшена, грубая дистилляционная башня создает устройство для очистки сырой вина, а выпрямляющая башня устанавливает устройство для удаления серы -наполнителя, чтобы обеспечить чистоту и вкус спирта.

VI, превосходная таблица потребления энергии алкоголя и качества
