Процесс дистилляции (двойная грубая башня трех эффектов давление)

Процесс дистилляции (двойная грубая башня трех эффектов давление)

I. Обзор

Этот процесс подходит для производства обычного спирта и топлива. Это тройная технология дистилляции тепловой связи с тройным эффектом, использующая двойные грубые башни для производства обычного спирта. Процесс двойной грубой дистилляции башни с образованием спирта генерального уровня в основном состоит из Fine Tower II, Chear Tower II, Fine Tower I и крупной башни I. Система содержит две грубые башни, две тонкие башни, одну башню в входе и четыре башни, используя разнообразные давления и температуру между башни и башни, чтобы перенести шаг на тепло, пошагово, на шаг, пошагово, поэтапный шаг к цели. В работе две грубые башни кормятся, а две изысканные башни одновременно принимают спирт. В настоящее время этот процесс был популяризирован во многих производителях алкоголя и топлива общего качества.

II Характеристики процесса

1. Низкое потребление энергии, 1,2 тонны потребления пар алкоголя.

2. Основной пар нагревает изысканную башню II через ребилера, винный пар в верхней части изысканной башни II нагревает грубую башню II через реболеру, винный пара в верхней части грубой башни II напрямую нагревает утонченную башню I, а винный газ в верхней части реконструкции башни I нагревает кораскую башню I, а винный газ на вершине реконструкции I нагревает коарс -башню. Один из башни входной пары, четыре башня, чтобы достичь трех эффектов термической связи, для достижения цели экономии энергии.

3. Используйте разность дифференциального давления и температуры между башней и башней, чтобы перенести тепло, шаг за шагом через ребилер, что может максимизировать использование тепла, тем самым эффективно экономя энергию.

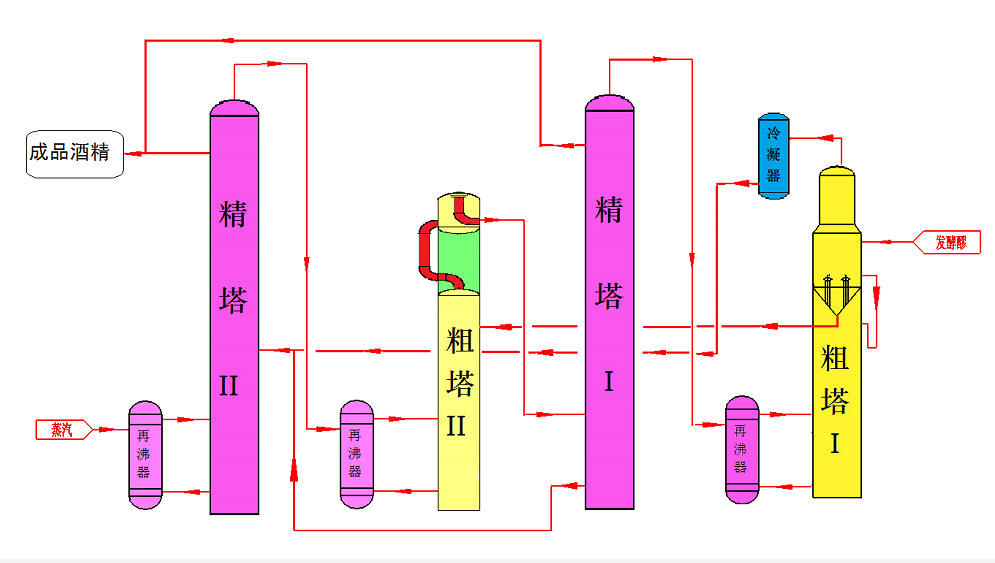

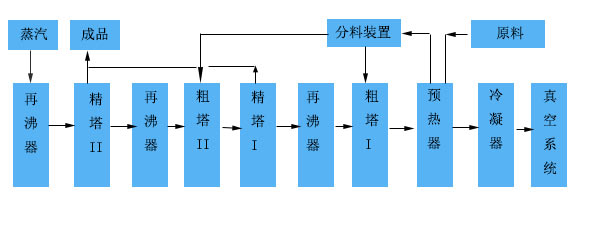

Iii. Процесс поток

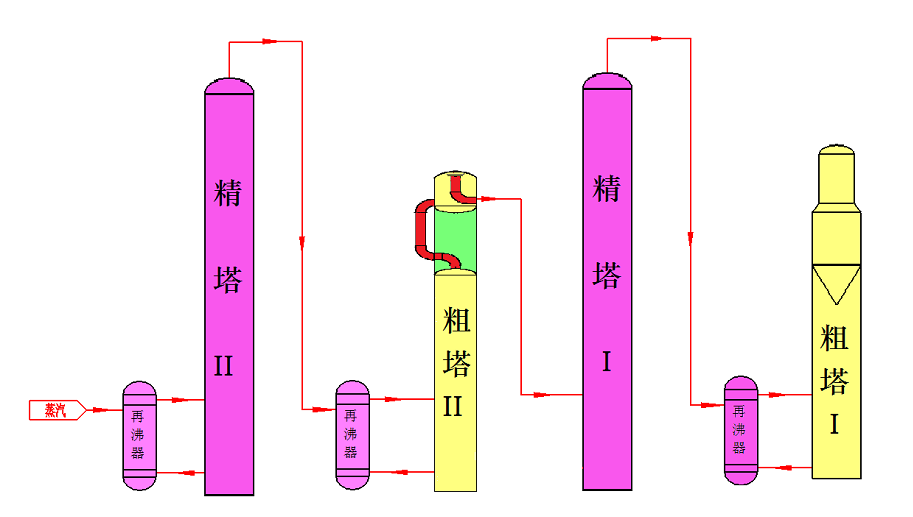

IV Метод отопления

Ключом энергосбережения в этом процессе является метод нагрева. Основной пар косвенно нагревает тонкую башню II через ребойлер, и парный конденсат предварительно разгревает зрелый ферментационный ликер и грубый спирт, прежде чем вернуться в бак с мягкой водой котла для повторного использования. Винный пара Fine Tower II нагревается ребойлером грубой башни II; Fine Tower I Wine Vapor нагревается от Reboiler Choarse Tower I.

В этом процессе грубая башня I является башней отрицательного давления, грубая башня II и тонкая башня I - обычная башня давления, а тонкая башня II - башня с положительным давлением. Используйте разность давления, разность температуры шаг за шагом нагрев. Один башня входного пар, три башни работают, чтобы достичь трех эффектов термической связи, для достижения цели экономии энергии.

V, направление материала

После двух стадий предварительного нагрева, ферментационная пюре сначала входит в верхнюю часть грубой башни I для деалдегида, а затем делится на две части на распределитель: одна часть входит в грубую башню II, а другая часть входит в грубую башню I. После того, как Fermentation Mash входит в коренную плюс. Поступает в изысканную башню I, чтобы сосредоточиться и сбросить примеси, а часть готового спирта вынимается на верхней боковой линии.

Легкое вино в нижней части тонкой башни I и конденсата вина в верхней части грубой башни I смешиваются в тонкую башню II, концентрируют и разряжаются в тонкую башню II, а часть готовой спирта удаляется из верхней части линии, а примеси с высокой точкой кипения, такой как масла фузеля, удаляется от средней части и нижней части тонкой пайонеры II.

VI, Общая таблица потребления энергии алкоголя и качества
