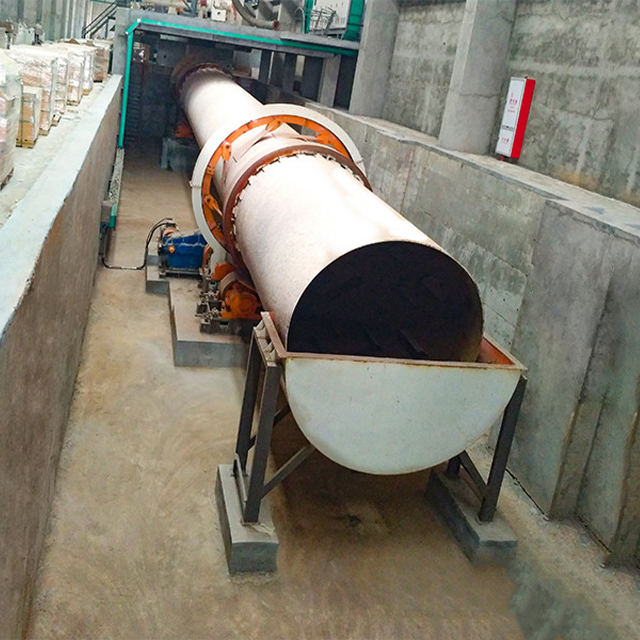

Одиночная охлаждающая машина
Введение продукта : модель спецификации диаметров диаметром единого ствола компании для Ø1,0 × 15M-Ø3,0 × 30 м, 20 моделей, наклон 3,5-5%, скорость 1-5R/мин, поддерживающая мощность моторной мощности 7,5 кВт-75 кВт, может удовлетворить разнообразные потребности в материальном охлаждении.
Том: 11.8-212M³
Спецификация модели: Ø1,0 × 15M-Ø3,0 × 30 м
Применение: электроэнергия, химическая промышленность, металлургия, строительные материалы, легкая промышленность, горнодобывающая промышленность
Одиночная охлаждающая машина внедрение.

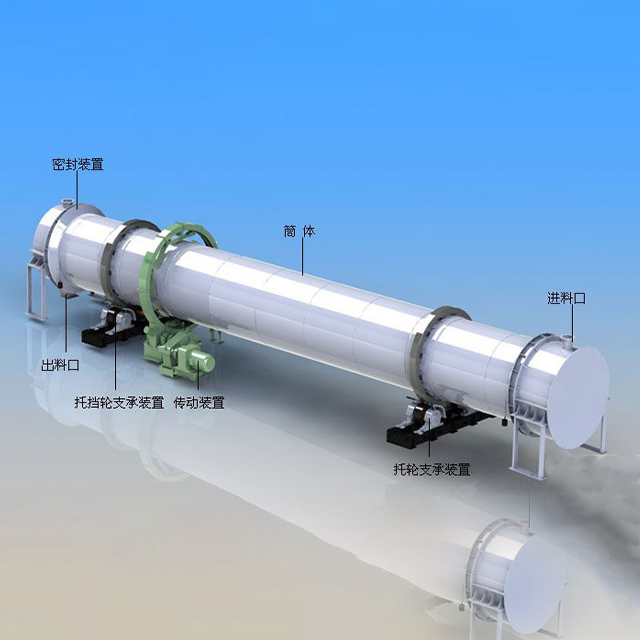

Одиночная охлаждающая машина ствола проходит через вращение цилиндра для управления высокотемпературным материалом и холодным воздухом для полного теплообмена, так что оборудование для охлаждения материала, с хорошим эффектом охлаждения, высокой емкостью, высокой рабочей скоростью, энергосбережением и защитой окружающей среды, легкой эксплуатации и обслуживанием и длительным сроком службы машины, широко используется в цементе, извечении, керамике, металлическом магниях и других отраслях.
Выдающееся преимущество
1. Вся кадр вспомогательного устройства и вспомогательного устройства вспомогательного колеса приварены, выполняется обработка старения вибрации, а сварное напряжение устраняется. Интегрированная обработка и производство большой вертикальной токарной станции и скучной и фрезерной машины используются для обеспечения того, чтобы обработка, точность соответствия и толерантность к форме и положению каждой детали, а также точность установки и надежность всей машины эффективно улучшаются.
2, хороший охлаждающий эффект, большая емкость, высокая рабочая скорость;
3, различные углы комбинации круговой подъемной пластины могут значительно улучшить его теплообменной скорость, сократить время охлаждения;
4, компактная структура, плавная работа, легкая работа и обслуживание.
Рабочий принцип
Материал входит в охлаждающую машину через кормление. Охлаждающая машина вращается, а ее внутренняя подъемная пластина приводит к полному обмену тепло с воздухом. В то же время, когда цилиндр непрерывно вращается в соответствии с наклоном дизайна и скорости, материал также периодически катится вперед в корпусе цилиндра, чтобы переносить материал с конца корма к концу разряда и гарантировать, что материал охлаждается до 200 ° C в течение времени передачи монобарного охлаждающего машины, чтобы завершить весь процесс охлаждения.
Технический параметр
| Спецификации (м) | Ствол | Мотор | Номер типа сокращения | Общие размеры (L * W * H) | Вес (т) |
| Объем (м³) | Скорость (оборотная часть) | Склон (%) | Номер модели | Власть (кВт) | (мм) |
| φ1x15 | 11.8 | 5 | 5 | YCT200-4B | 7.5 | ZQ400 | 15000x1876x2069 | 9.5 |
| φ 1,2x12 | 13.57 | 5 | 5 | YCT225-4A | 11 | ZQ500 | 12000x2159x2475 | 10.3 |
| φ1.2x15 | 17 | 4-5 | 5 | YCT225-4B | 15 | ZQ500 | 15000x2294x2475 | 12.8 |
| Φ 1,2x20 | 22.6 | 4-5 | 5 | YCT225-4B | 15 | ZQ500 | 20000x2294x2475 | 16.8 |
| φ1.5x10 | 17.67 | 3-5 | 5 | YCT225-4B | 15 | ZQ650 | 10000x2655x2895 | 16.5 |
| φ1.5x14 | 24.9 | 3-5 | 5 | YCT225-4B | 15 | ZQ650 | 14000x2655x2895 | 19.2 |
| φ1.5x18 | 31.8 | 3-5 | 5 | YCT250-4A | 18.5 | ZQ650 | 18000x2655x2895 | 22.9 |
| φ1.5x20 | 35.3 | 3-5 | 5 | YCT250-4A | 18.5 | ZQ650 | 20000x2655x2895 | 25.4 |
| Φ 1,8x16 | 30.5 | 3-5 | 4 | YCT250-4B | 22 | ZQ750 | 16000x3060x2980 | 35.4 |
| φ1.8x18 | 45.8 | 3-5 | 4 | YCT250-4B | 22 | ZQ750 | 18000x3060x2980 | 32.3 |
| φ1.8x20 | 50.9 | 3-5 | 4 | YCT250-4B | 22 | ZQ750 | 20000x3060x2980 | 39.2 |
| φ2.0x16 | 50.3 | 3-5 | 3.5 | YCT250-4B | 22 | ZQ750 | 16000x3340x3420 | 38.6 |
| Φ2.0x20 | 62.8 | 3-5 | 3.5 | YCT280-4A | 30 | ZQ750 | 20000x3340x3420 | 42.8 |
| Φ2.2x14 | 53.2 | 3-5 | 3.5 | YCT280-4A | 30 | ZQ750 | 14000x3620x3570 | 45.3 |
| φ2.2x18 | 68.4 | 3-5 | 3.5 | YCT280-4A | 30 | ZQ750 | 18000x3620x3570 | 49.4 |
| φ2.2x20 | 76 | 3-5 | 3.5 | YCT280-4A | 30 | ZQ750 | 20000x3620x3570 | 51.8 |
| φ2.4x16 | 72.3 | 3-4 | 3.5 | YCT280-4A | 30 | ZQ850 | 16000x3860x3760 | 58.8 |
| φ2.4x20 | 90.4 | 3-4 | 3.5 | YCT280-4A | 30 | ZQ850 | 20000x3860x3760 | 63.9 |
| φ2.8x28 | 172 | 2.5 | 3.5 | Y280M-6 | 55 | ZQ1000 | 28000x4350x4200 | 130 |
| φ3x30 | 212 | 1-2 | 3.5 | Y315S-6 | 75 | ZL115 | 30000x4860x4630 | 169 |
