Оборудование для лифта ведра для Малайзии расширило легкий агрегатный проект

I. Обзор проекта

Название оборудования: ne15 × 18M пластинговой цепь лифт

Производственная мощность: 4 ~ 6 м³/ч

Этот проект представляет собой расширенную производственную линию световой агрегаты с годовой выходом в 60 000 квадратных метров. Лифт NE15 в основном используется для подъема и передачи стеклянного порошка, керамического порошка и порошка известняка. Он обладает характеристиками больших трудовых способностей, высокой высоты подъема, хорошей общей жесткости корпуса и плотного герметизации.

II Рабочий принцип

NE Bucket поднят со специальной подъемной цепью в качестве компонента тяги, бункер фиксируется на подъемной цепи с определенным интервалом, подъемная цепь, которая шагает подъемной головкой, и звездочка внизу, чтобы сформировать закрытое кольцо для подъема загруженной ветви и опускания разгруженной ветви. Устройство передачи, расположенное в головке подъемной машины, передает питание в подъемную цепь и бункер через звездочку; Материал впадает в бункер от порта подачи в нижней части лифта, а бункер поднимает материал к разгрузочному порту в головке лифта с подъемной цепью. Наконец, материал выгружен из разряда под двойным действием центробежной силы и тяжести.

NE Bucket Liefator в основном состоит из верхнего устройства, нижнего устройства, устройства передачи, промежуточного корпуса, подъемной цепи, бункера, платформы обслуживания и т. Д. Основными структурными характеристиками являются:

1, подъемная цепь подкованная из низкопластной стали, а обработка поверхностной укрепления с высокой прочностью растяжения и хорошей износостойкой стойкостью, чтобы предотвратить отклонение подъемной цепи;

2, дно снабжен натяживающим устройством, может отрегулировать плотность цепи передачи;

3. Средняя оболочка подъема - это стальная пластина, изгибающая и сварочная структура, которая имеет характеристики небольшого веса, хорошей жесткости и деформации небольшой сварки, что значительно улучшило общую производительность оборудования;

4, в корпусе предоставляется множество дверей доступа, что может удобно наблюдать за рабочей косой цепью и бункер, а также облегчить обслуживание или замену бункера и подъемной цепи;

5, между оболочкой, между дверью проверки и оболочкой расположены с герметизированным устройством для достижения чистого производства защиты окружающей среды;

6. Чтобы предотвратить наклонение натяжения на натяжение после подверженности несбалансированному натяжению, на нижнем звездочке обеспечивается автоматический механизм выравнивания и выравнивается в соответствии с изменением натяжения;

7. Подъемная машина оснащена надежным механизмом задних проверок, который может эффективно предотвратить сцепные детали, а нагрузочный хоппер - назад;

8, в соответствии с характеристиками подъемного материала, порт подачи разделен на высокие и низкие два вида. Среди них высокий уровень находится под углом 60 ° с горизонтальной плоскостью, которая используется для транспортировки материалов с плохой диспергируемостью, такой как влажная и порошок; Нижняя часть составляет угол 45 ° с горизонтальной плоскостью, которая используется для транспортировки сухих и рассеянных материалов. Высокая и низкая настройка порта подачи может не только избегать засорения агрегата порта подачи, но и уменьшить рабочее сопротивление подъема и увеличить коэффициент заполнения бункера.

9, Эта серия лифта с ковшом пластин -цепочки после многих лет производства, использования, улучшения имеет развитую зрелую технологию, может достичь более высокой высоты подъема и большей пропускной способности при использовании простого обслуживания, сильной работой, была признана большинством пользователей.

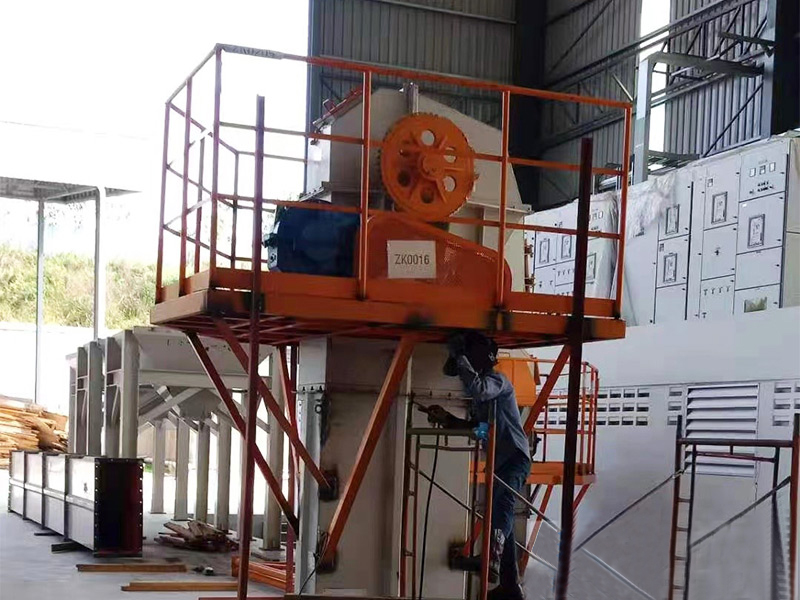

Iii. Фотографии оборудования
