Введение продукта

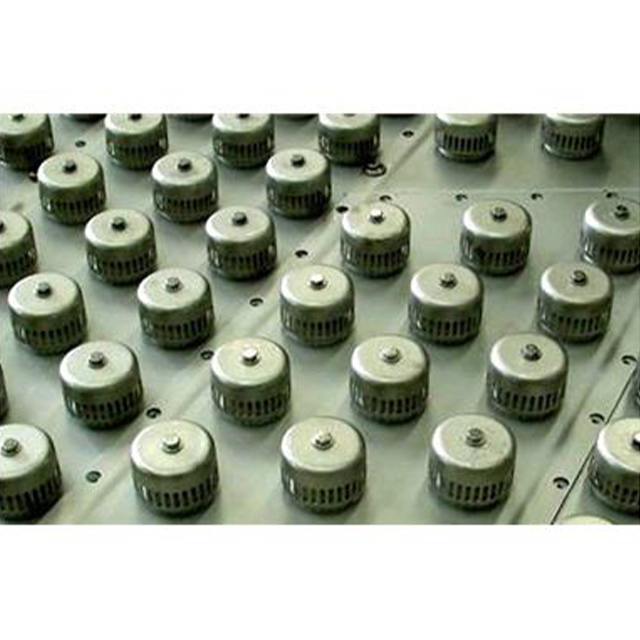

Исправленная лоток с поплавковым клапаном
Система дистилляции
1. Композиция и расположение системы дистилляционной башни
Система дистилляционной башни состоит из простой дистилляционной башни, ребилера, конденсатора, рефлюкса и другого оборудования, которая обычно расположена как можно ближе в соответствии с заказами процесса и в соответствии с требованиями кода для формирования независимой операционной системы. Аналогичное оборудование расположено в центре, например, конденсатор обычно расположен на трехэтажном этаже, резервуар для рефлюкса расположен на втором этаже, реболер устанавливается на дне башни дистилляции, а насос расположен на первом этаже. Это не только аккуратное, красивое, но и легко в эксплуатации. Из -за специфики Reboiler необходимо тщательно спроектировать соответствующее оборудование и трубопроводы.
Во -вторых, работа системы дистилляционной башни
Жидкость в нижней части башни нагревается ребилером, чтобы сделать его часть испарения и войти в башню через вход ребилера в нижней части башни, чтобы сделать двухфазный контакт противоречия с нисходящей жидкостью. Компоненты летучих (низкая точка кипения) в нисходящей жидкости непрерывно переносятся в пары, а компоненты летучих (высокая точка кипения) в паре непрерывно переносятся в нисходящую жидкость. Чем ближе пары к вершине башни, тем выше концентрация летучих компонентов. Чем ближе нисходящая жидкость к нижней части башни, тем более летучими компонентами обогащены, и цель разделения компонентов достигается. Пары, поднимающийся с вершины башни, попадает в конденсатор, а часть конденсированной жидкости возвращается в верхнюю часть башни в качестве жидкости рефлюкса, а остальное отправляется в качестве дистиллята. Часть жидкости, протекающей от дна башни, отправляется в переводчик, чтобы нагревать обратно в башню, а другая часть жидкости производится в качестве остаточной жидкости чайника.
Три, Thermosiphon Reboiler
1. Принцип ребилера термосифона
Ребилер термосифона использует разницу давления между уровнем жидкости дистилляционной колонны и уровнем жидкости ребилера в качестве мощности для управления циркуляцией жидкого гравитации, так что жидкость в нижней части дистилляционной колонны течет к ребойлеру. Часть жидкости испаряется в реболере и возвращается в башню для достижения паров и разделения жидкости. Чтобы обеспечить нормальную работу ребилера, необходимо обеспечить определенную разность давления для преодоления падения давления в трубопроводе, реболера и статического давления двух фаз.
2, Требования к высоте установки Thermosiphon Reboiler
Жидкость в нижней части дистилляционной башни входит в трубу, и чем выше она идет, тем ниже давление. Если жидкость поднимается высоко в трубку, давление упадет до точки, где пузырьки (сделанные из воздуха или других газов) будут образованы в трубе. Высота действия сифона определяется образованием пузырьков. Поскольку пузырь разъедает жидкость, сила между молекулами газа на обоих концах пузырька уменьшается до нуля, тем самым нарушая эффект сифона. Положение установки Thermosiphon Reboiler не более ниже.
3, Специальные требования вертикального термосифона
Если вертикальный ребилер термосифона эксплуатируется в вакууме, он не подходит для жидкостей с большой вязкостью и материалами с твердыми веществами, а также требуется высота юбки башни. Горизонтальный термосифон переуилера не имеет высоких требований к уровню жидкости и падению давления башни и более подходит для вакуумного выпрямления. Дистилляционная колонка является эффективным и энергосберегающим типом дистилляционной колонки. Согласно параметрам проектирования, различные спецификации могут быть разработаны для удовлетворения требований различных производственных мощностей.

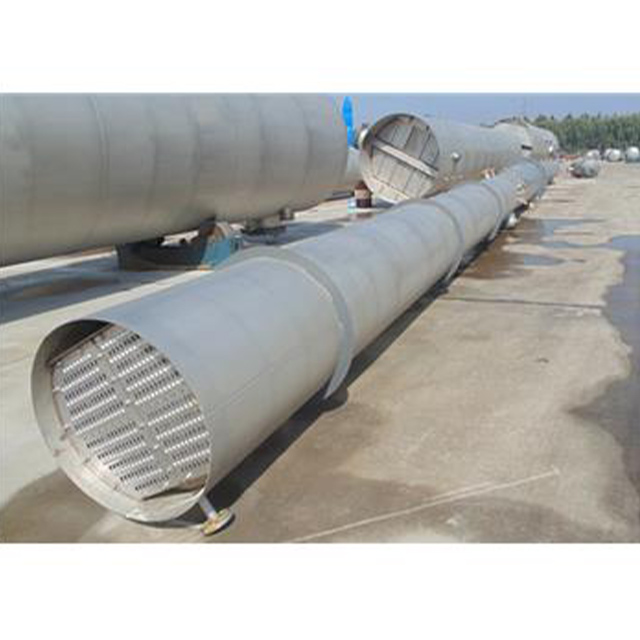

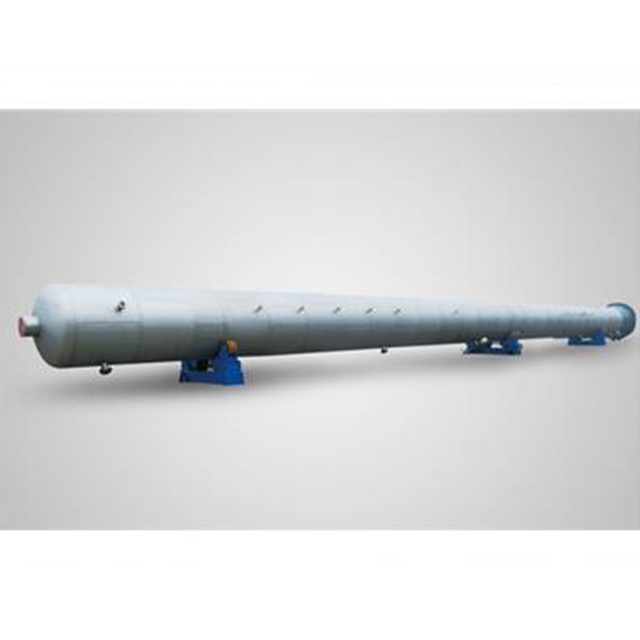

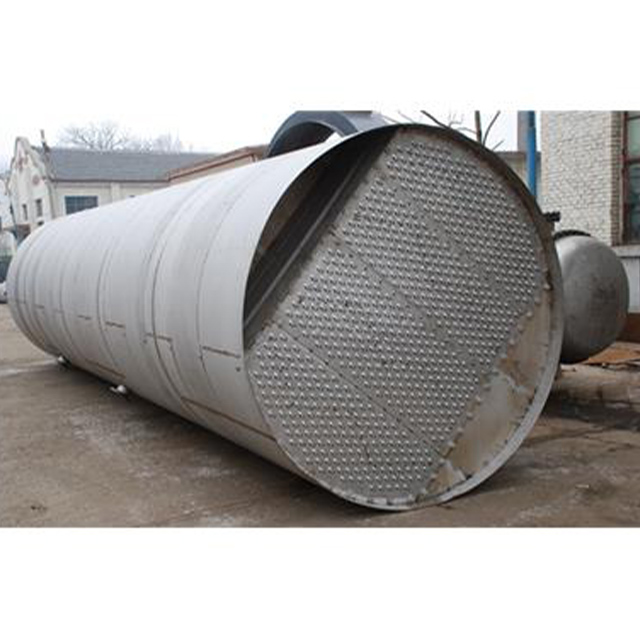

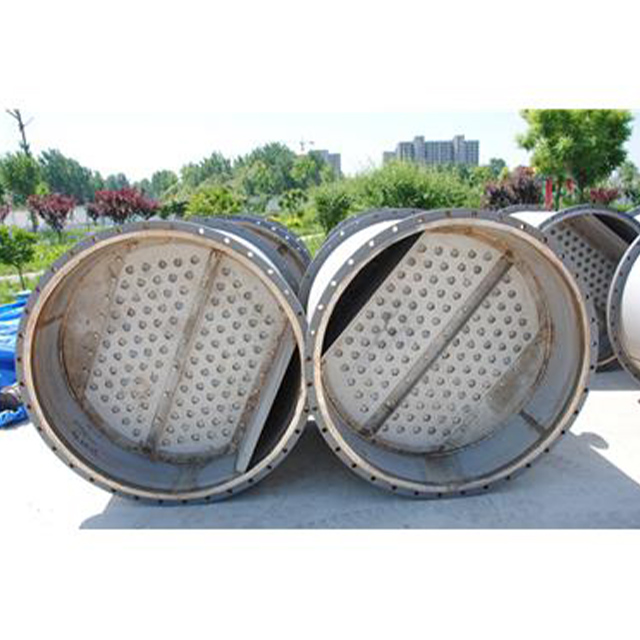

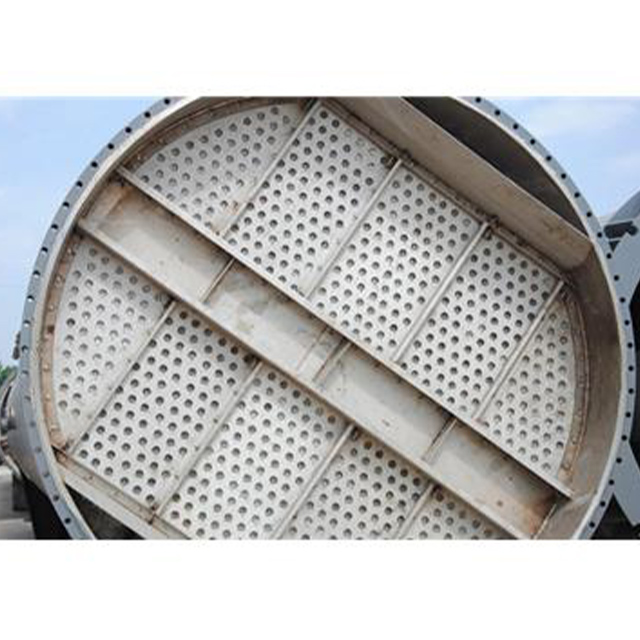

Фотографии какого -то спектакля:
