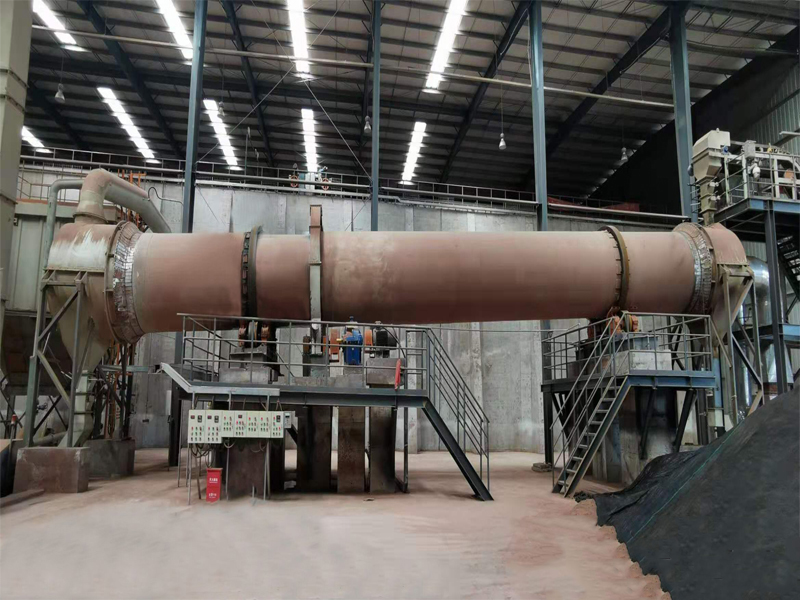

Вращающийся односторонний барабан

Вращающийся односторонний барабан

Одноцилиндровый сушилка вращается на материале через вращение цилиндра и подъемная пластина для управления материалом и высокотемпературным дымовым газом для полного теплообмена, так что оборудование для сушки материала, с хорошим эффектом сушки, большой производственной мощностью, высокой рабочей скоростью, экономией энергии и защитой окружающей среды, легкой эксплуатацией и обслуживанием и сроком обслуживания всей машины.

Применимые материалы: глина, сланце

Применение: вращающаяся одноцилиндровая сушилка широко используется в боксите, глине, сланце, блоке руды, шлака, летучей золы и другого использования сушки.

Внедрение одноцилиндровой сушилки в ротационной сушилке

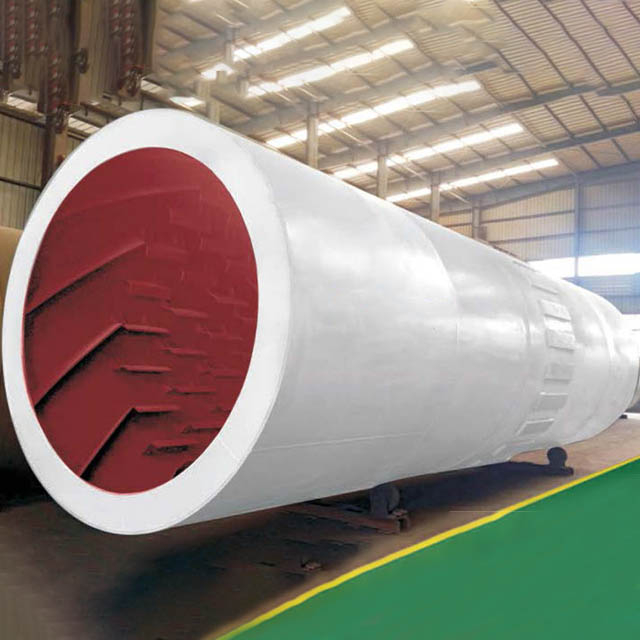

Одноцилиндровая сушилка оборудована различными углами комбинированного устройства комбинированной пластины круговой подъемной пластины в цилиндре, что может значительно улучшить скорость теплообмена и сократить время сушки, и может широко использоваться при сушке угольного слизняка, боксита, глины, шлака, летучей золы, сланца и других материалов.

Выдающееся преимущество

1, компактная структура, плавная работа, легкая работа и техническое обслуживание, хороший эффект сушки, большая производственная мощность, высокая рабочая скорость;

2, цилиндр оснащен различными формами подъемной пластины в соответствии с ситуацией с материалом, а комбинированное устройство для комбинированной подъемной пластины с различными углами может значительно улучшить скорость тепла и сократить время сушки;

3, Устройство поддержки поддержки поддержки и рамка поддержки поддержки опорной системы общей сварки, обработка Vibration, устранение напряжения сварки, с большим вертикальным токарным станками и скучным и фрезерным машиной для интегрированной обработки и производства, чтобы обеспечить обработку каждой части точности и толера точности, эффективно повысить точность установки и надежность всей машины.

Рабочий принцип

Материал попадает в сушилку через кормление. Поскольку цилиндр находится в наклонном состоянии для медленного вращения, материал перемещается от высокого уровня к низкому концу в осевом направлении. В процессе движения материал непрерывно поднимается, разбросан и перемещается вниз в окружности подъемной пластины, так что материал и высокотемпературный дымовой газ могут полностью обмениваться тепло, пока сушка не достигнет указанных требований. Высушенный материал сбрасывается из устройства разряда.

Структурная композиция

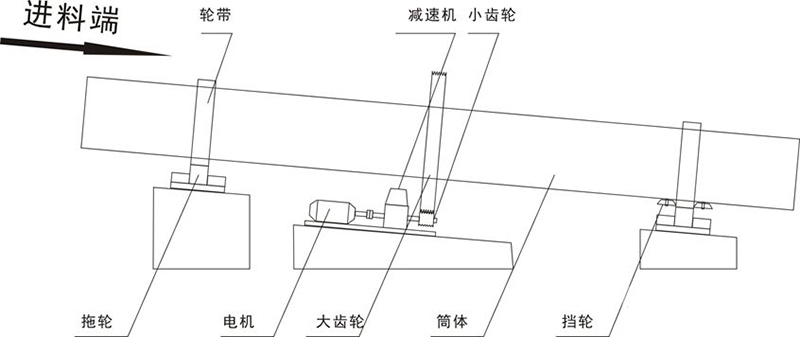

Роторная односточная сушилка барабана в основном состоит из устройства передачи, вспомогательного устройства, поддерживающего устройства вспомогательного колеса, цилиндра и т. Д. Основными структурными характеристиками являются:

1, одноцилиндровый сушилка имеет от 2 до 4 точковых (большую часть 3 точки), легко убедившись, что колесо опор и контактная поверхность шкива цилиндра параллельна оси цилиндра;

2, вспомогательное устройство принимает подшипники, которые значительно упрощают вспомогательную структуру вспомогательного колеса, что может снизить потерю простоя во время работы сушилки, а также сделать обслуживание более удобным;

3, между колесным ремнем и цилиндром существует определенный зазор, чтобы гарантировать, что цилиндр в нормальном рабочее состояние плотного обруча рукового ремня на цилиндре для усиления цилиндра;

4, Система передачи использует новую технологию регуляции скорости преобразования частоты переменного тока, по сравнению с традиционной регуляцией электромагнитной скорости, регулированием скорости постоянного тока, это больше энергосберегая и защита окружающей среды, а диапазон скорости является большой высокой эффективностью, высокой регулированием скорости точности, плавной работой.

Технический параметр
