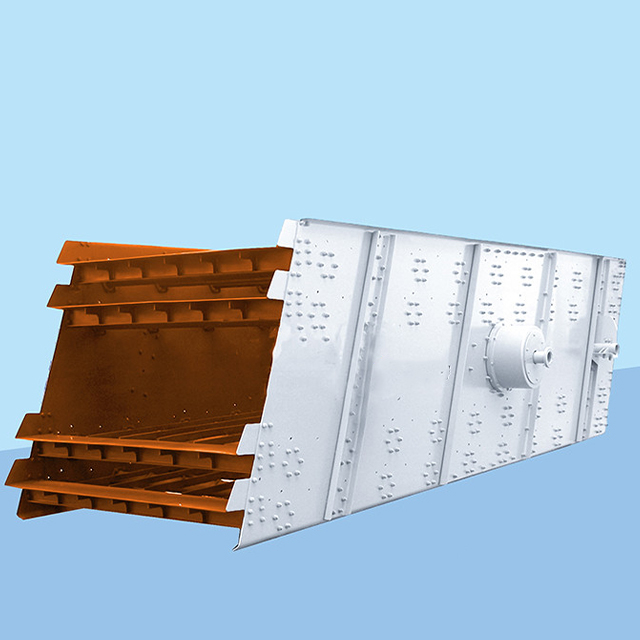

Вибрирующий экран серии YK
Product Introduction: Our YK series vibrating screen specifications from YK1224 to YK3060 specification models, of which each specification model has 1, 2, 3, 4 layers, a total of 33 kinds of products, screen area 2.88-18m², motor power 5.5-45kW, double amplitude, vibration amplitude 6-8mm, vibration frequency 970 times per minute, It can meet the screening work of 20-900t/h материалы
Вывод: 20-900T/ч
Количество слоев: 1-4
Применение: применимо к углу, металлургии, горнодобывающей промышленности, производству электропередач, промышленности строительных материалов, инженерии водоснабжения, легкой промышленности и химической промышленности.
Yk series vibring screen введение продукта
В основном он используется для чистого угля, среднего угля, обезвоживания, деслиминга и других операций на заводе по подготовке угля, а также используется для влажной или сухой классификации мелкозернистых минералов после дробления и измельчения на заводе для подготовки угля. Очистка руды, обезвоживание, десалиминг, десалиминг и другие операции. Используется для первой стадии классификации шлифования вместо спирального классификатора, циклона, повышения эффективности классификации, уменьшить нагрузку на цикл мельницы. Уменьшить потребление энергии в концентраторе.
Выдающееся преимущество
1, используя эксцентриситет блока в качестве силы возбуждения, сила возбуждения сильна.
2, Экранная луча и коробка экрана с высоким подключением болта, без сварки.
3, Структура машины экрана проста, удобно и быстрое обслуживание.
4, Использование связи шин, гибкое соединение, плавная работа.
Рабочий принцип
Круглый вибрационный экран YK представляет собой экранинг оборудования из одной массовой системы вибрации, состоящей из захватывающих деталей, таких как ситовая коробка и вибратор и резиновая пружина в качестве упругих компонентов. Двигатель управляет вибратором через соединение шин, чтобы эксцентричный блок вибратора быстро вращался, чтобы генерировать захватывающую силу. Коробка сита сделана непрерывно вибрировать, и материал непрерывно бросается вместе с ящиком сита на наклонной поверхности экрана; Частицы проходят через экран во время контакта между падением и поверхностью экрана, и процесс оценки частиц неоднократно завершается.
Технический параметр
| Тип спецификации | Количество слоев экрана | Область экрана (м²) | Частота вибрации (r/min) | Двойная амплитуда (мм) | Обработка емкости (м³/ч) | Моторная мощность (кВт) | Общие размеры (мм) | Вес (кг) |
| 2yk1224 | 2 | 2.88 | 970 | 6-8 | 20-120 | 5.5 | 2673x2382x2027 | 1750 |
| YK1235 | 1 | 4.2 | 970 | 6-8 | 20-150 | 5.5 | 3710x2464x1450 | 1729 |
| 2yk1235 | 2 | 4.2 | 970 | 6-8 | 20-150 | 7.5 | 3705x2393x2339 | 2476 |
| 3yk1235 | 3 | 4.2 | 970 | 6-8 | 20-150 | 7.5 | 3621x2521x2581 | 3158 |
| 4yk1235 | 4 | 4.2 | 970 | 6-8 | 20-150 | 11 | 3510x2521x2830 | 4160 |
| YK1545 | 1 | 6.75 | 970 | 6-8 | 20-150 | 11 | 4904x3044x2179 | 3319 |
| 2yk1545 | 2 | 6.75 | 970 | 6-8 | 20-150 | 15 | 5042x3090x3165 | 5308 |
| 3YK1545 | 3 | 6.75 | 970 | 6-8 | 20-150 | 15 | 4972x3090x3395 | 5915 |
| 4yk1545 | 4 | 6.75 | 970 | 6-8 | 20-150 | 18.5 | 4915x3155x3804 | 7260 |
| YK1548 | 1 | 7.2 | 970 | 6-8 | 20-150 | 11 | 5190x3044x2186 | 3319 |
| 2yk1548 | 2 | 7.2 | 970 | 6-8 | 20-150 | 15 | 5265x3140x3208 | 5284 |
| 3YK1548 | 3 | 7.2 | 970 | 6-8 | 20-150 | 15 | 5200x3090x3440 | 6186 |
| 4yk1548 | 4 | 7.2 | 970 | 6-8 | 20-150 | 18.5 | 5200x3155x3849 | 7284 |
| YK1860 | 1 | 10.8 | 970 | 6-8 | 32-350 | 15 | 6302x3365x2992 | 4651 |
| 2yk1860 | 2 | 10.8 | 970 | 6-8 | 32-350 | 18.5 | 6020x3455x3756 | 6195 |
| 3yk1860 | 3 | 10.8 | 970 | 6-8 | 32-350 | 18.5 | 6020x3455x4180 | 7613 |
| 4yk1860 | 4 | 10.8 | 970 | 6-8 | 32-350 | 22 | 5963x3505x4463 | 8650 |
| YK2160 | 1 | 12.6 | 970 | 6-8 | 66-720 | 18.5 | 6302x3730x2992 | 4917 |
| 2yk2160 | 2 | 12.6 | 970 | 6-8 | 66-720 | 22 | 5966x3958x3975 | 6856 |
| 3yk2160 | 3 | 12.6 | 970 | 6-8 | 66-720 | 30 | 5966x3958x4400 | 9112 |
| 4yk2160 | 4 | 12.6 | 970 | 6-8 | 66-720 | 30 | 5966x3958x4780 | 11405 |
| YK2460 | 1 | 14.4 | 970 | 6-8 | 75-750 | 18.5 | 6302x4155x2992 | 5243 |
| 2yk2460 | 2 | 14.4 | 970 | 6-8 | 75-750 | 30 | 6027x4308x3975 | 8503 |
| 3YK2460 | 3 | 14.4 | 970 | 6-8 | 75-750 | 30 | 6027x4308x4400 | 10411 |
| 4yk2460 | 4 | 14.4 | 970 | 6-8 | 75-750 | 30 | 5966x4308x4780 | 12068 |
| 2yk2475 | 2 | 18 | 970 | 6-8 | 120-900 | 30 | 7812x4308x4642 | 10709 |
| 3YK2475 | 3 | 18 | 970 | 6-8 | 120-900 | 37 | 7718x4393x5033 | 13400 |
| 4yk2475 | 4 | 18 | 970 | 6-8 | 120-900 | 45 | 7718x4494x5361 | 15500 |
| YK3060 | 1 | 18 | 970 | 6-8 | 200-900 | 30 | 6302x4943x3108 | 14052 |
| 2yk3060 | 2 | 18 | 970 | 6-8 | 200-900 | 37 | 6207x4943x3985 | 17185 |
| 3yk3060 | 3 | 18 | 970 | 6-8 | 200-900 | 45 | 6207x4943x4485 | 19200 |
| 4yk3060 | 4 | 18 | 970 | 6-8 | 200-900 | 45 | 6207x4943x4785 | 21080 |
