Введение продукта
Башня дистилляции плавучих клапанов
Система дистилляции
I. Состав и расположение системы дистилляционной башни
Система дистилляционной башни состоит из простой дистилляционной башни, ребилера, конденсатора, рефлюкса и другого оборудования, которая обычно расположена как можно ближе в соответствии с заказами процесса и в соответствии с требованиями кода для формирования независимой операционной системы. Аналогичное оборудование расположено в центре, например, конденсатор обычно расположен на трехэтажном этаже, а резервуар для рефлюкса расположен во втором
На полу ребилер установлен в нижней части дистилляционной башни, а насос расположен на первом этаже. Это не только аккуратное, красивое, но и легко в эксплуатации. Из -за специфики Reboiler необходимо тщательно спроектировать соответствующее оборудование и трубопроводы.
II Работа системы дистилляционной башни
The liquid at the bottom of the tower is heated by the reboiler, so that part of it is vaporized, and it enters the tower by the entrance of the reboiler at the bottom of the tower, and carries on countercurrent two-phase contact with the descending liquid, and the volatile (low boiling point) components in the descending liquid are continuously transferred to the vapor, and the volatile (high boiling point) Компоненты в паре непрерывно переносятся в нисходящую жидкость, а пары постепенно связаны
Рядом с верхней частью башни, чем выше концентрация летучих компонентов, и чем ближе нисходящая жидкость к нижней части башни, тем более обогащены летучими компонентами, чтобы достичь цели разделения компонентов. Пары, поднимающийся с вершины башни, попадает в конденсатор, а часть конденсированной жидкости возвращается в верхнюю часть башни в качестве жидкости рефлюкса, а остальное отправляется в качестве дистиллята. Часть жидкости, протекающей от дна башни, отправляется в переводчик, чтобы нагревать обратно в башню, а другая часть жидкости производится в качестве остаточной жидкости чайника.
Iii. Термосифон реболер
1. Принцип ребилера термосифона
Ребилер термосифона использует разницу давления между уровнем жидкости дистилляционной колонны и уровнем жидкости ребилера в качестве мощности для управления циркуляцией жидкого гравитации, так что жидкость в нижней части дистилляционной колонны течет к ребойлеру. Часть жидкости испаряется в реболере и возвращается в башню для достижения паров и разделения жидкости. Чтобы обеспечить нормальную работу ребилера, необходимо обеспечить определенную разность давления для преодоления падения давления в трубопроводе, реболера и статического давления двух фаз.
2, Требования к высоте установки Thermosiphon Reboiler
Жидкость в нижней части дистилляционной башни входит в трубу, и чем выше она идет, тем ниже давление. Если жидкость поднимается высоко в трубку, давление упадет до точки, где пузырьки (сделанные из воздуха или других газов) будут образованы в трубе. Высота действия сифона определяется образованием пузырьков. Потому что пузырьки сломают жидкость. Два пузыря
Сила между молекулами газа на конце уменьшается до нуля, что нарушает эффект сифона. Положение установки Thermosiphon Reboiler не более ниже.
3, Специальные требования вертикального термосифона
Если вертикальный ребилер термосифона эксплуатируется в вакууме, он не подходит для жидкостей с большой вязкостью и материалами с твердыми веществами, а также требуется высота юбки башни. Горизонтальный термосифон переуилера не имеет высоких требований к уровню жидкости и падению давления башни и более подходит для вакуумного выпрямления. Дистилляционная колонка является эффективным и энергосберегающим типом дистилляционной колонки. Согласно параметрам проектирования, различные спецификации могут быть разработаны для удовлетворения требований различных производственных мощностей.

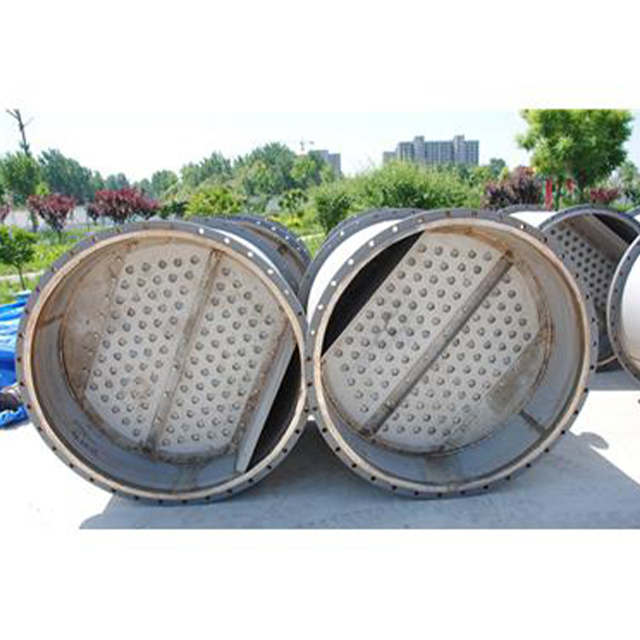

Фотографии какого -то спектакля:
